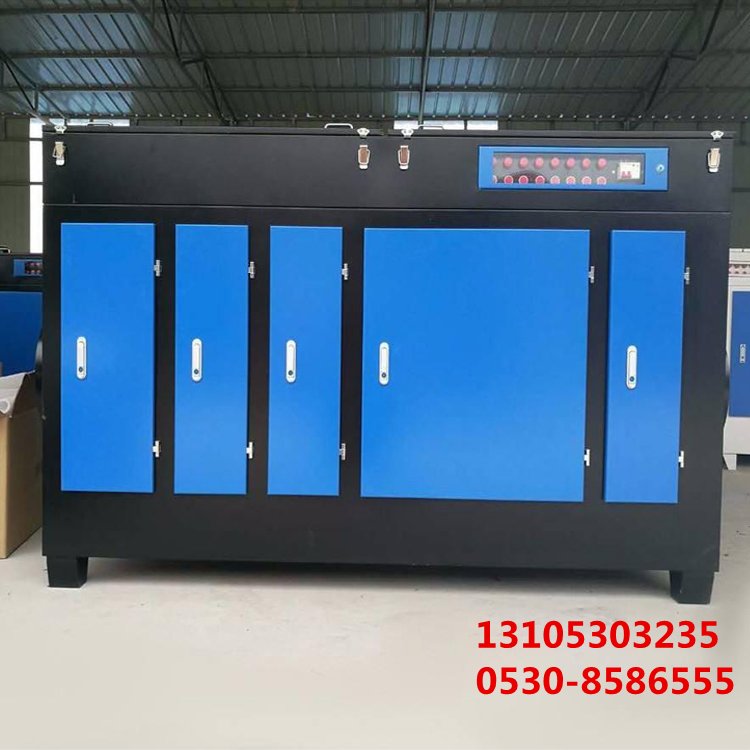

光氧催化設備結構原理圖及說明書
光氧催化設備結構原理圖及說明書
光氧催化設備是一種利用高能高臭氧紫外線光束分解裂解工業廢氣的技術裝置。以下是關于光氧催化設備的結構原理圖及說明書的詳細介紹：
### 一、技術原理
1. *****制UV紫外線光束**：
- 光氧催化設備的核心部分是***制的高能高臭氧UV紫外線光束，它能夠照耀并裂解工業廢氣中的有機高分子化合物。
- 這種光束能夠破壞廢氣中如氯、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯等物質的分子鏈結構。
2. **高能高臭氧UV紫外線與氧氣反應**：
- 在高能高臭氧UV紫外線光束照射下，裂解后的廢氣分子與氧氣結合，產生臭氧（O?）。臭氧具有極強的氧化作用，能夠進一步氧化廢氣中的有機物和無機物。
3. **五級凈化過程**：
- 光氧催化設備的工藝流程包括初濾單元、-C波段紫外線裝置、降解收集、臭氧發生器及過濾單元等五個階段。
### 二、性能參數
1. **處理風量**：
- 不同型號的光氧催化設備處理風量不同，例如某些型號的處理風量可達20220m³/h。
2. **有機廢氣凈化效率**：
- 有機廢氣凈化效率高達95%以上。
3. **設備阻力**：
- 設備阻力小于或等于300Pa。
4. **電源電壓**：
- 電源電壓為220V 50HZ。
5. **設備功率**：
- 設備功率范圍從1200w到60000w不等，具體取決于型號。
6. **電噪聲**：
- 工作時噪音低于45Db。
7. **備噪聲**：
- 備噪聲低于45Db。
### 三、技術***點與***勢
1. **無毒副作用**：
- 完全超越了傳統的臭氧等空氣凈化器，能在有人場的環境中持續滅菌、除塵，對人體無毒副作用。
2. **高效除惡臭**：
- 能高效去除揮發性有機物（VOC）、無機物、硫化氫、氨氣等主要污染物，以及各種惡臭味。
3. **無需添加物質**：
- 只需要設置相應的排風管道和排風動力，使惡臭氣體通過本設備進行脫臭分解凈化，無需添加任何化學物質。
4. **適應性強**：
- 可適應高濃度、***氣量、不同惡臭氣體物質的脫臭凈化處理，運行穩定可靠。
5. **運行成本低**：
- 本設備無任何機械動作，無噪音，無需專人管理和日常維護，只需作定期檢查。
6. **設備占地面積小**：
- 環保高科技專利產品，體積小，使用壽命長，安全可靠。
### 四、適用范圍
光氧催化設備廣泛應用于煉油廠、橡膠廠、化工廠、制藥廠、污水處理廠、垃圾轉運站等多種惡臭氣體的脫臭凈化處理。
### 五、操作使用說明
1. **注意事項**：
- 廢氣溫度應控制在80°C以下，以避免影響凈化效果和設備使用壽命。
- 凈化器應安裝在風機前面，前端應有水噴淋降解有機廢氣中的***型顆粒。
- 安裝時應確保凈化器與支架緊固連接，與排風管道之間的連接密封。
- 定期維護清洗，每隔3個月或視用戶現狀而定。
2. **電氣系統維護**：
- 清掃電氣柜內的積灰異物，修復或更換損壞的電器元件。
- 整理內部接線，使之整齊美觀。
- 緊固熔斷器的可動局部，使之接觸******。
### 六、安全、操作、維護保養留意事項
1. **用戶應定期檢查保養設備**：
- 每三個月清理粉塵一次，打開設備電源箱對燈管表面清潔粉塵。
- 嚴禁帶電操作，檢修時需佩戴深色墨鏡以免損害眼睛。
2. **專人負責維護**：
- 指定專人負責產品的維護保，確保設備正常運行。
### 七、常見故障與排解方法
由于篇幅限制，這里不再詳細列出常見故障與排解方法，但一般包括設備不工作、凈化效果不佳等問題的排查與解決。
### 八、安裝說明
詳細的安裝說明通常包括設備的布局、管道連接、電氣接線等內容，建議參考設備附帶的具體安裝手冊或咨詢廠家技術人員。
總的來說，光氧催化設備是一種高效、環保的廢氣處理裝置，通過***制的高能高臭氧UV紫外線光束照耀廢氣，實現廢氣的分解裂解和凈化。其技術原理清晰，性能參數明確，具有廣泛的應用范圍和顯著的技術***勢。在操作使用過程中，需要注意相關事項和維護要求，以確保設備的正常運行和長期穩定性。
